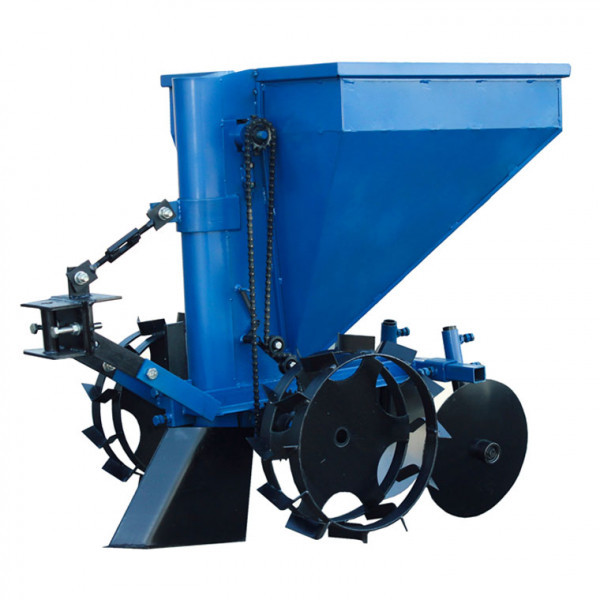

Картоплесаджалка для мототрактора (КС10)

Однорядна картоплесаджалка до мототрактора є продовженням лінійки саджалок нашого виробництва. Основною відмінністю є збільшений бункер, ефективний об'єм якого становить 60 л. Картоплесаджалка КС10 може бути агрегатована як із заводськими мототракторами, так і з мототракторами на базі комплекту переобладнання нашого виробництва.

Особливості конструкції

Дозуючий пристрій заснований на системі, яка добре зарекомендувала собі у наших попередніх розробках ланцюгової передачі. У ній кошики під картопля кріпляться до цепочки. Цепь має 104 ланки, на ній встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений із листової сталі завтовшки 1 мм. Рамка в основі картоплесаджалки КС10 виготовлена з куточка 40×40×4 мм. Хомут кріплення талрепу до бункера має товщину 5 мм, а відповідна кріпильна пластина – товщину 8 мм. Нижню основу причіпного пристрою виготовлено із сталевої смуги 6×40 мм. Причіпний узел знаходиться на висоті 380 мм (від обода колеса). Загальна висота становить 820 мм (за обідом), та 875 мм (за шипами ґрунтозачіпу).

Колеса-ґрунтозачіпи мають діаметр 318 мм, товщина обода становить 4 мм, ширина – 150 мм. Привідний вал має діаметр 25 мм.

Сошник виготовлений з листової сталі товщиною 2 мм.

Для підгортання посадженої картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм. Встановлено пару 202-х підшипників.

Є можливість регулювання кроку посадки в рядку. Можливе встановлення кроку посадки 200 мм і 250 мм.

Принцип дії

Оберти від коліс картоплесаджалки передаються на вал, на якому встановлені зірочки, за допомогою яких здійснюється регулювання кроку посадки в ряду. Привідні зірочки з'єднані із зіркою верхнього валу ланцюговою передачею, є також заспокоювач ланцюга. Усередині шахти також встановлена пара зірочок – верхня та нижня, які з'єднані між собою ланцюгом, на якому встановлені кошики для картопля.

За допомогою кільоподібного сошника картоплесаджалка нарізає грядку. Укладена картопля засипається за допомогою дискових окучників.

Оптимальна робоча швидкість мототрактора становить 5 км/год.

Стандартна комплектація:

<чі>причіпне пристрій;
• картоплесаджалка;
• дискові загортачі – 2 шт.;
• сошник кільоподібного типу.

Додаткова комплектація:

Бункер для внесення мінеральних добрив (може бути установлений окремо, якщо ви вже маєте картоплесаджалку)<. характеристики:

• Габаритні розміри – 875 × 800 × 960 мм.
• Ємність 1 бункера для картопля - 60 л.
• Вес пристрою – 53,3 кг.

Найування для мототрактора, КС10.

Інструкція користувача, посилання для завантаження покупці! Конструкція, колір та комплект поставки продукції виробництва "Крючків" може не співпадати з фото на офіційному сайті. Перед покупкою уточніть важливі для вас параметри та характеристики.

Перед відправкою товару обов'язково погодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
